TCVIDEO PRO国产化导播直播系统

 TCVIDEO PRO是我公司打造的一款纯国产化导播系统。系统兼容 Win11、Win10、Win7、银河麒麟、统信UOS等操作系统，支持国产海光CPU和国产显卡，具备全媒体、强大的制作能力和兼容性、简单方便的操作、丰富的素材库等特点，系统极大地优化传统微课系统的交互，打造简单方便的操作，快速上手使用，结合丰富的场景素材库、图文素材库，可以完美满足部队野外实训、校园精品课、情景教学、电视台演播室等各种节目制作的需要。

一、硬件配置：

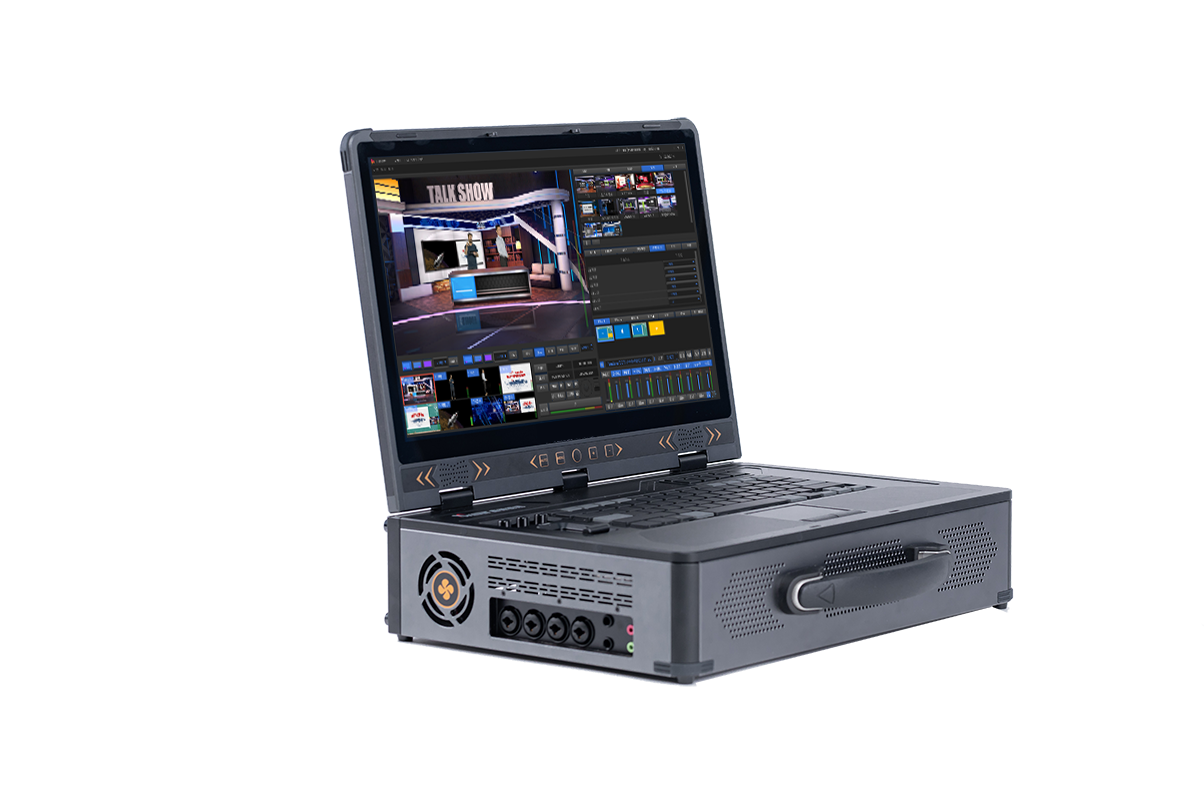

1、一体化便携上翻盖设计；

2、采用合金加固机箱，抗压、抗震、抗电、耐湿热环境。

3、隐含式防撞包角设计。

4、显示屏：1块17.3英寸超薄液晶显示屏（可扩展17.3寸触摸屏），1920x1080分辨率，含高清钢化玻璃保护膜。

5、内置导播切换台：内嵌专业导播切换控制台，支持12路PGM/PVW按键，支持输出音量调节，带音旋钮、内嵌下沉式特效T型推杆，广电级背光双色按键；支持云台控制和云台预置位控制；支持一键录制、一键直播、一键输出、一键投屏等控制；支持字幕/时钟/画中画/动态字幕/3D字幕/比分/新闻字幕等叠加；支持虚拟演播室控制。

6、内嵌式剪刀脚PC键盘、内嵌式无声鼠标触控板。

7、X86结构，非嵌入式构架。

8、基本配置：主板：支持海光3250主板，CPU  海光3250 2.8G，内存16G以上，显卡4G以上，机械硬盘1TB以上，固态硬盘M.2接口256G以上；

9、内存条加固处理，防止内存条松动。

10、网络：支持千兆以上网口；可升级无线5G Wifi网络。

11、供电：内置200-240VAC 4A 50-60Hz；500W电源；

12、插槽：2个PCI-E X4，支持全高4路HDMI/SDI采集卡，可配置多达8路2K SDI或8路2K HDMI。1个PCI-E X1，支持1个半高输出卡。1个PCI-E X16，支持4g以上独立显卡；

13、内嵌数字混音声卡：支持2组L/R通道平衡信号输入，1组L/R通道平衡信号输出，1组LINE信号出入功能，最高3路立体声信号输入，3路立体声信号输出，1路监听信号输出，支持48V幻象电源，48V开关有指示灯功能。支持音频通道设置保存功能，最大支持8组保存。14、视频输入：标配支持4路SDI 或4路HDMI（二选一） ；可扩展定制4路SDI+2路HDMI；可扩展定制4路HDMI+2路SDI；可扩展定制8路SDI 或 8路HDMI ；可扩展定制4路HDMI+4路SDI任意搭配；

15、视频输出：2路HDMI/1路SDI输出，支持SRT/RTMP/NDI网络输出；

16、扬声器：内置立体声扬声器；

17、串口：1个标准DB9串口

18、散热：智能超静音散热系统。

19、重量：约7公斤；

20、规格：420x295x108mm

21、包装方式：定制尺寸背包，双层瓦楞纸箱内外箱，珍珠棉内衬；

二、软件配置：

1、支持全媒体类型，包括：SDI相机、NDI源、USB相机、PPT、图片、视频文件、网络流媒体、窗口录制、屏幕录制、动效图文等。

2、系统支持多种视频输出方式，包括：本机录制、直播推流、NDI输出、输出卡、HDMI扩展屏、虚拟摄像头输出等。

3、视频输出/录制格式支持2K、1080P等多种分辨率（最大支持4K），并且支持25P、30P、50P、60P、50i、59.94i、60i等多种帧率

4、导播操作界面支持触摸操作和外接键盘两种操作方式，便于导播人员使用。

5、为增加导播内容和素材的丰富性，系统需具备不少于18路信号源，其中不少于5路摄像机信号、不少于1路DDR本地视频和图片信号、1路虚拟信号，不少于1路字幕信号，不少于1路音乐信号，不少于4路DSK叠层信号，不少于2路PPT信号，不少于2路动态图文信号，不少于1路拍打讲词信号，不少于4路台标和时钟信号。

6、系统同时具备PGM和PVW画面，PGM和PVW画面支持不少于10路信号源的混合切换，支持直切和自动切换，自动切换时支持不少于5种切换特效，特效至少包含：淡入淡出、推像、线性、时钟、椭圆、方形等，切换特效支持切换时间选择和自定义时间选择。

7、视频监看窗口具有视频信号选择功能，可以选择监看摄像机、网络、字幕、图文、PPT、虚拟等不同的信号源。

8、为了提高系统的兼容性，要求系统具备5路网络IP信号监看，每路网络IP信号可以支持RTMP、RTSP协议的网络视频流。

9、媒体编单支持多种视频和图片的混合编单播出，混合编单播出支持单条循环、列表循环和NP播放（导播人员将信号切换到PGM时自动播放相应视频，信号切出PGM时自动停止播放当前视频）等多种播放方式，编单中的媒体支持自定义起止节时间点。

10、音乐编单支持多种音乐格式混合编单播出，支持单条循环、列表循环、独占播放等多种播放方式，支持自定义音乐播放的起止时间点。

11、字幕信号支持同时带图文效果的动态字幕、动态台标字幕、倒计时字幕、时钟字幕和跑马字幕等多种形式的字幕，支持实时修改字幕内容，多条字幕可以设置不同的层次同时播出，字幕支持在PVW窗口预览后再切到PGM窗口显示。

12、系统支持多种模式的键叠加功能，可以将任意信号叠加到PGM上，键叠加的模式支持不少于4种预设模式，也可以自定义键叠加中多路信号的位置、大小、裁切和旋转以实现各自占比的调整。

13、系统支持虚拟抠像技术，支持不少于5路信号的同时虚拟抠像处理，可对所有的摄像机和网络IP视频信号同时做抠像处理。

14、系统支持虚拟集场景，场景支持地面的反射效果、灯光摇动效果、模拟三维场景，可以对抠像片进行裁边、位移、旋转操作，每个虚拟场景支持4个不同的虚拟机位，虚拟机位之间支持直接切换和带轨迹的切换效果，轨迹切换支持自定义速度。

15、系统出厂内置不少于100套虚拟集场景，实时抠像的信号可进入虚拟集场景的虚拟大屏，支持实时设置虚拟集镜头位置和缩放。

16、系统支持不少于6路信号录制，支持自定义选择录制通道，包括：摄像机1、 摄像机2、摄像机3、摄像机4、PGM信号，生成文件支持 MP4格式，支持可调比特率和可变码率，支持自动录制抠像前的纯净视频，支持录制时长自动分割功能。

17、系统支持内置多路软调音台，可对嵌入式音频、模拟音频、本地音频进行调节，支持静音、独立监听、独占输出、左右声道调节等操作，内置音频延迟器，可对音频进行延时处理。

18、系统支持直播功能，支持直播分辨率的选择，包括：4K、1080P、720P等，码率支持120Kbps-20Mbps可选，可以同时将直播流推送到多个地址进行直播，直播无需外接其他设备和平台即可实现局域网的直播。可以支持推送公网直播，设备连接网络，即可将PGM画面推送致公网直播，即可观看直播。

19、系统支持外场连线功能，支持不少于6台设备连线，预制多种视窗场景分别是双视窗、三视窗、四视窗、六视窗等场景，多视窗播出时，可指定某个窗口画面做缩放运动的动画效果。

20、为方便教学使用场景，系统支持导入2路PPT，PPT可动效翻页，可在系统中查看PPT每一页缩略图，并且可在系统中使用鼠标或书写板标注PPT，标注内容支持恢复与清除。

21、系统支持内置图文编辑器，编辑器支持植入全媒体信号，包括DDR、媒体、图片、NDI、网络流、滚动文本等元素，可自定义图文元素排版布局、透明度、层次等属性，保存编排好的布局，一键动效切换布局。

22、系统出厂内置不少于30套动效图文模板，用户直接导入图文模板，为模板中的DDR指定信号源，方便用户使用。

23、系统支持串口和网络PTZ云台相机，接入云台相机后，可通过软件摇杆控制云台相机的上下左右、ZOOM变化，可保存不少于8个云台预置机位。

24、系统支持绑定Midi导播键盘，系统操作界面上的按钮均能绑定Midi键盘和普通键盘按键，支持Midi键盘的键盘灯，支持绑定Midi协议的PTZ摇杆，使用摇杆控制PTZ云台相机。

25、系统支持拍打讲次功能，导入TXT文档后，将文档中的内容逐行显示在输出屏上，用以提示主持人。

26、系统支持横屏（16:9）和竖屏（9:16）两种工作模式，输出该模式下对应分辨率的视频。

27、系统支持局域网推流直播服务，只要将系统生成的直播二维码或直播链接分享给局域网内的其他用户，用户即可在局域网内拉取到直播的视频。

28、系统兼容 Win11、Win10、Win7、银河麒麟、统信UOS等操作系统。

支持国产海光CPU和国产显卡。
